DepictHit
Une photo. Une scène 3D complète.
À partir d'une seule photographie, DepictHit estime la profondeur, reconstruit la géométrie, les matières et l'éclairage, puis prolonge la scène au-delà du cadre en s'appuyant sur les données réelles du lieu.
powered by LiuEngine
Démonstration
Glissez de la photo à la scène.
Faites glisser le curseur pour suivre chaque étape du calcul, de la photographie d'origine jusqu'au rendu final.
Toutes les échelles
De l'objet à l'intervention.
Le même moteur restitue un appareil isolé, une salle entière et la scène d'une intervention, avec la même exigence de fidélité.
- Colonne vidéoElle sert aux interventions sous caméra, par exemple l'arthroscopie de l'épaule. Le chirurgien glisse dans l'articulation une caméra très fine, par une incision de quelques millimètres. L'image s'affiche sur cet écran : il voit l'intérieur de l'articulation et opère sans l'ouvrir.
- Console des moteursElle fait tourner les instruments motorisés du chirurgien : le shaver, qui lisse et retire les tissus abîmés de l'articulation, et la fraise, qui régularise l'os. Deux prises pour deux pièces à main, un afficheur pour chacune ; elle se commande à l'écran, au pied ou sur la pièce à main.
- Caméra et lumièreUn seul boîtier fait deux choses. Il produit la lumière, conduite par un câble jusqu'au bout de l'optique glissée dans l'articulation : c'est la grosse prise ronde. Et il reçoit l'image de la tête de caméra, par la petite prise, pour l'envoyer en haute définition sur le grand écran. L'écran tactile règle l'image.
- Pompe d'arthroscopieElle a deux têtes. L'une pousse du sérum dans l'articulation à une pression réglée, l'autre aspire le liquide et les débris à un débit réglé : l'articulation reste dépliée et l'image reste claire. Un mode dédié relève brièvement la pression pour arrêter un petit saignement.
- Console du shaverUne seconde console de shaver, à écran tactile, avec deux prises de pièce à main et une prise de pédale. L'équipe peut ainsi utiliser les instruments de deux gammes pendant la même intervention.
- Générateur de radiofréquenceIl alimente une sonde très fine qui retire et coagule les tissus à température modérée, ce qui limite le saignement sans brûler en profondeur. Le chirurgien règle l'intensité sur la sonde, à la pédale ou sur l'écran tactile.
- Support des têtes de caméraEntre deux interventions, la tête de caméra et son câble y sont posés, à l'abri des chocs.
- Tiroir de la colonneAu pied de la colonne, un tiroir pour ranger les câbles et les accessoires de la colonne.

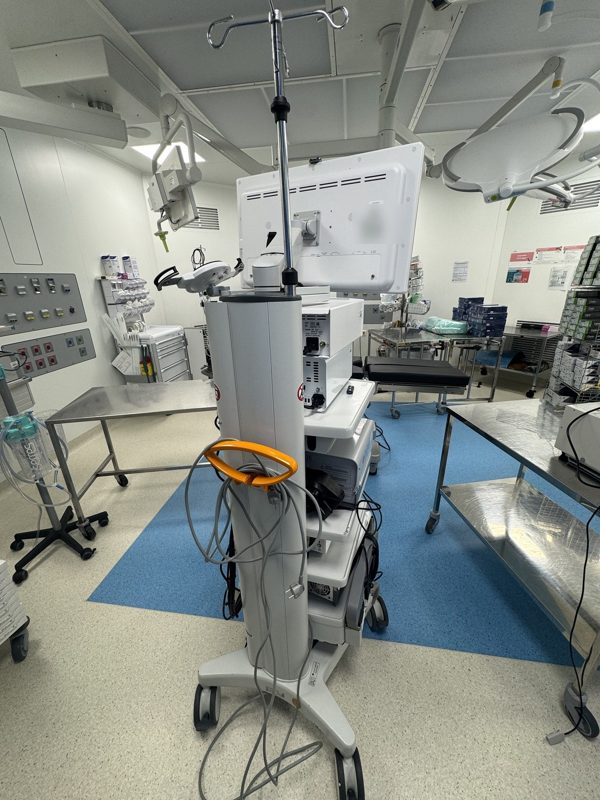

- Pied à perfusionEn haut du mât, des crochets pour suspendre les poches de sérum qui alimentent la pompe.
- Anneau de pousséeL'anneau orange au dos du mât sert à pousser la colonne d'un bout à l'autre de la salle.

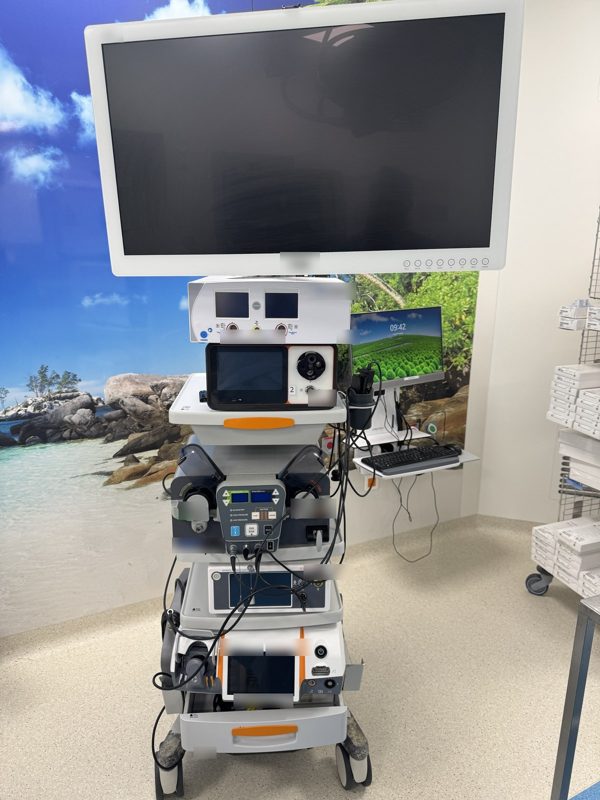

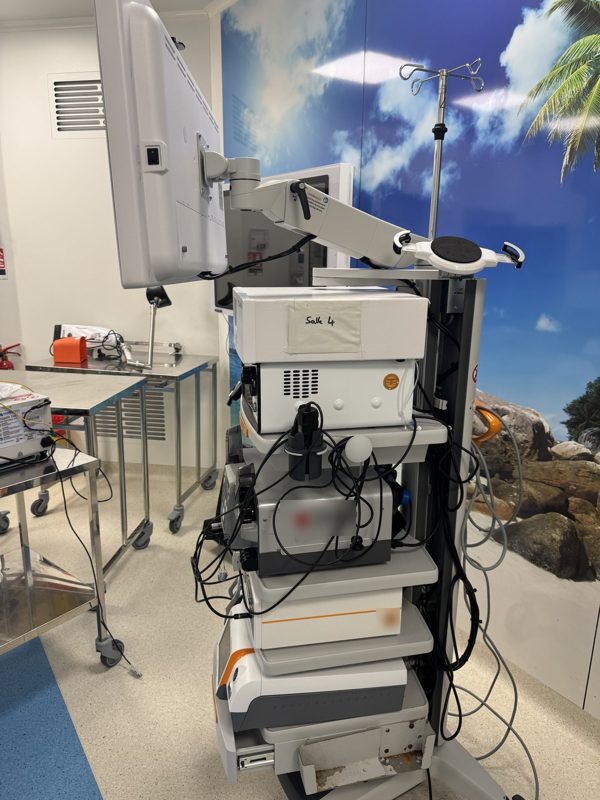

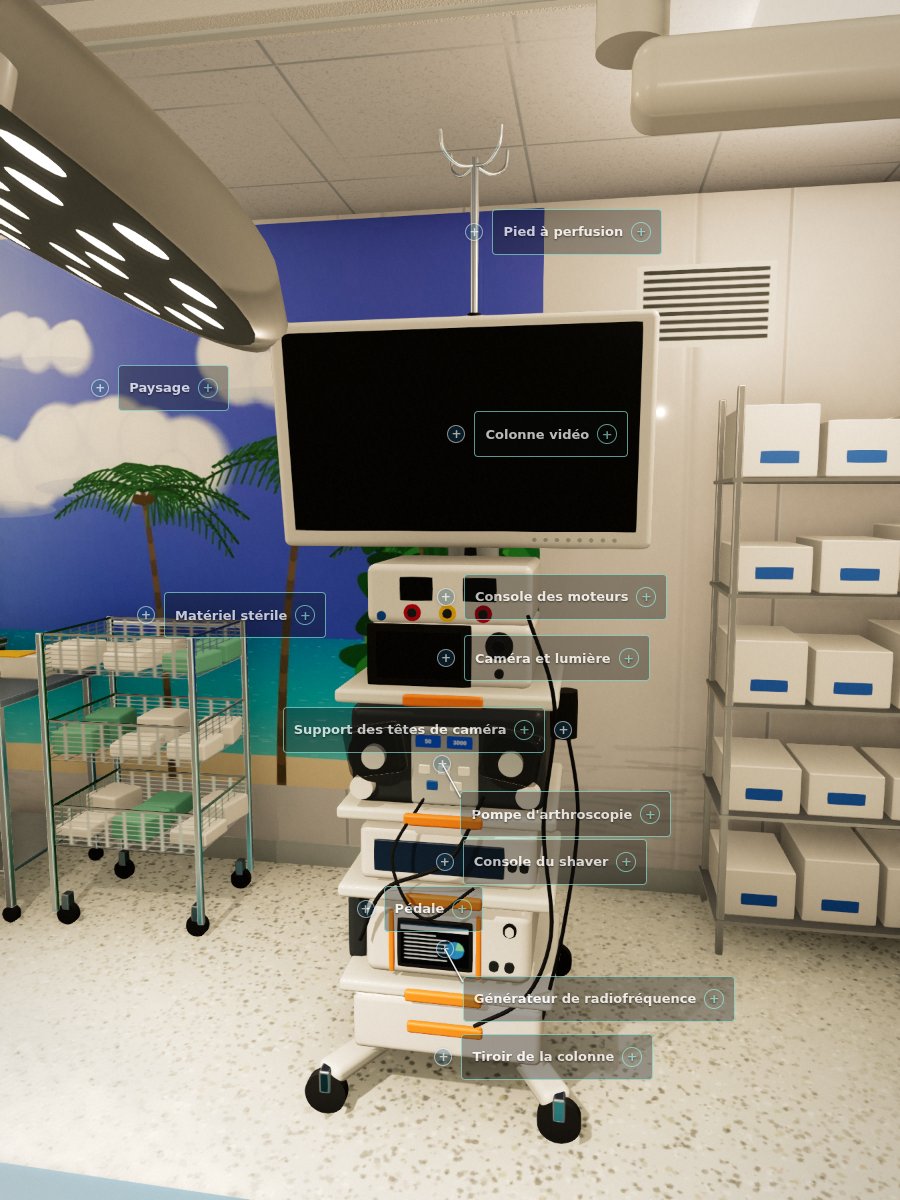

Un objet

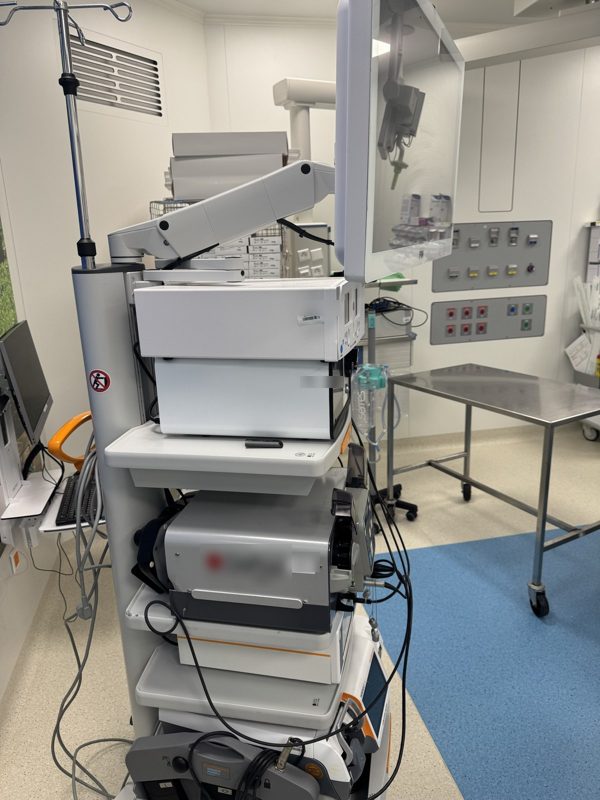

La colonne d'arthroscopie, modélisée module par module d'après ses photographies : chaque élément se désigne et s'explique. Faites-la tourner du doigt, touchez une cible ou un nom.

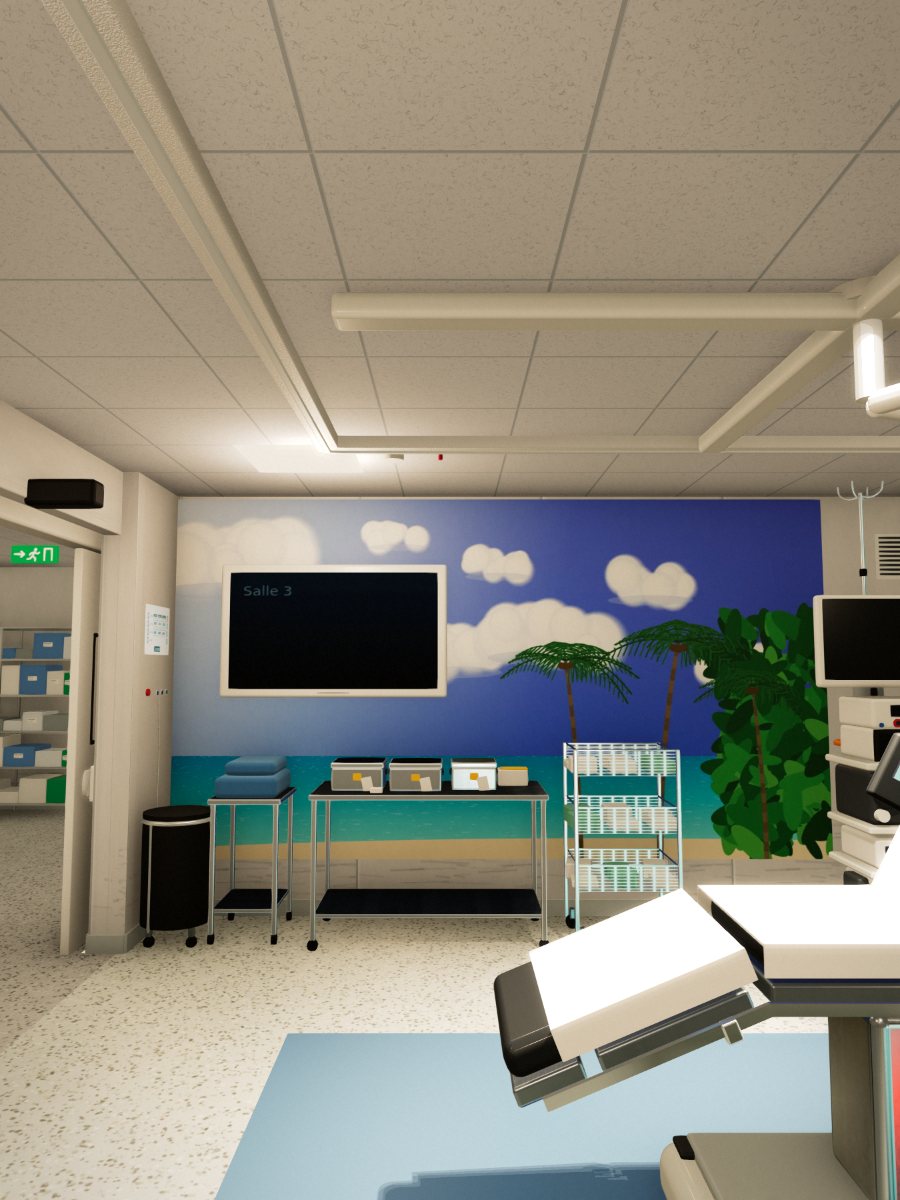

Un bloc

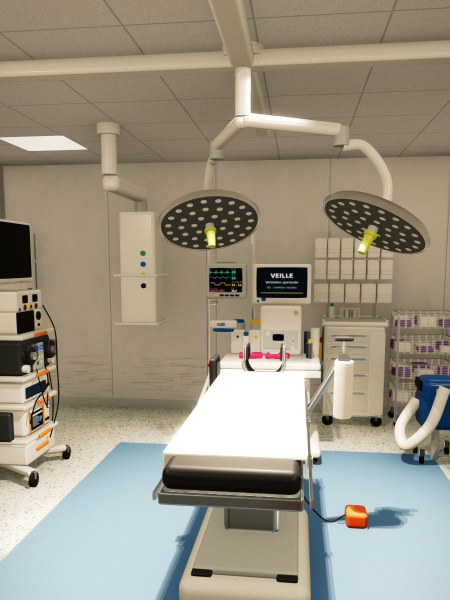

Un bloc opératoire, reconstitué avec son équipement et visitable à pied depuis un téléphone.
Une intervention

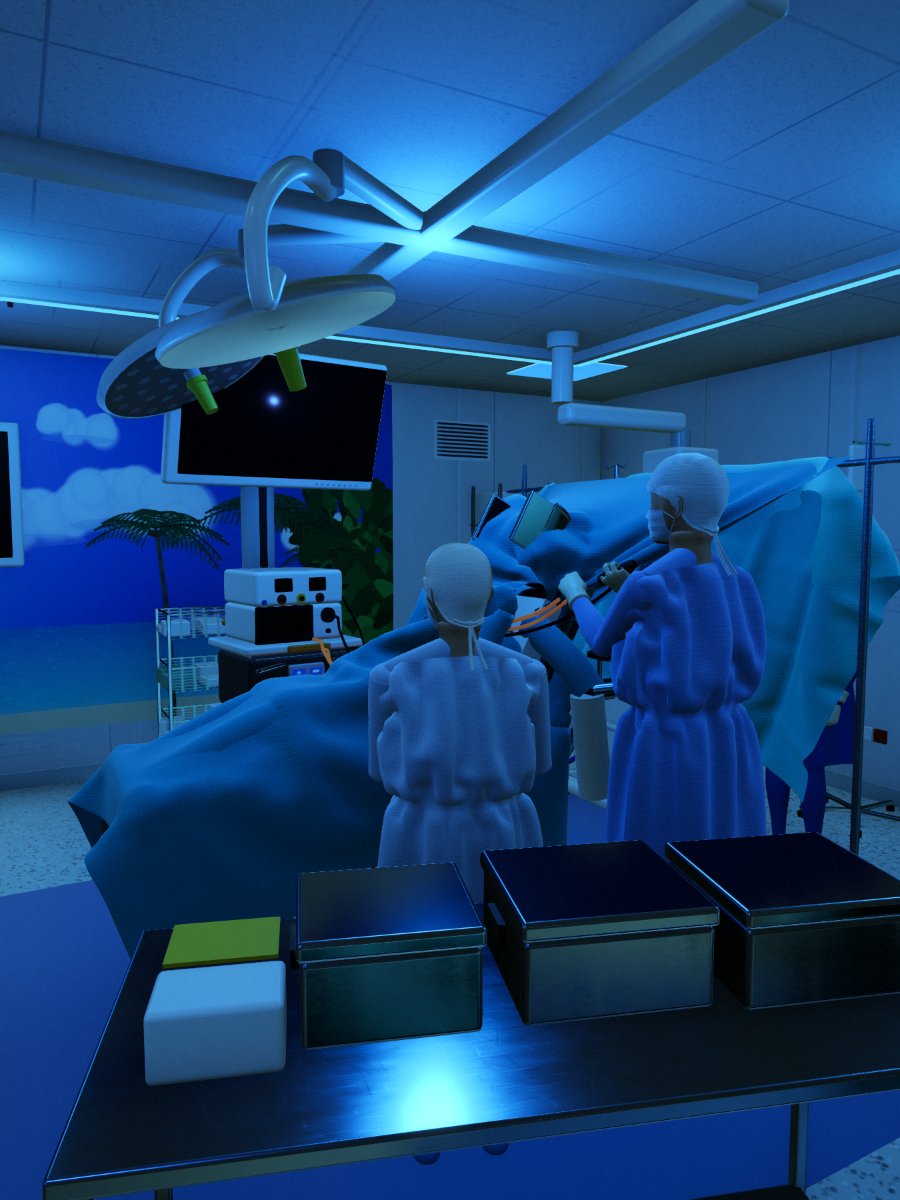

La même salle pendant une arthroscopie, sous son éclairage bleu : équipe en place, champs posés, écran tourné vers le chirurgien.

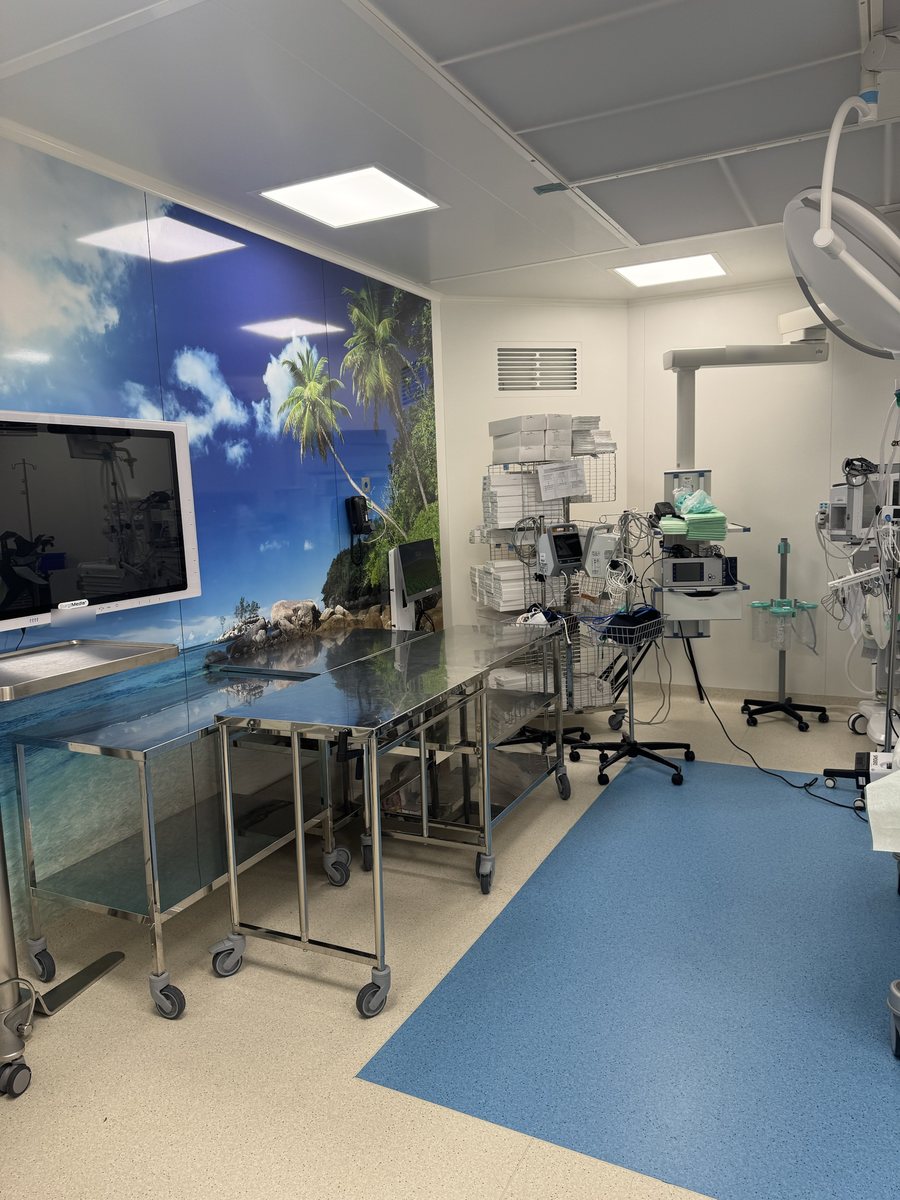

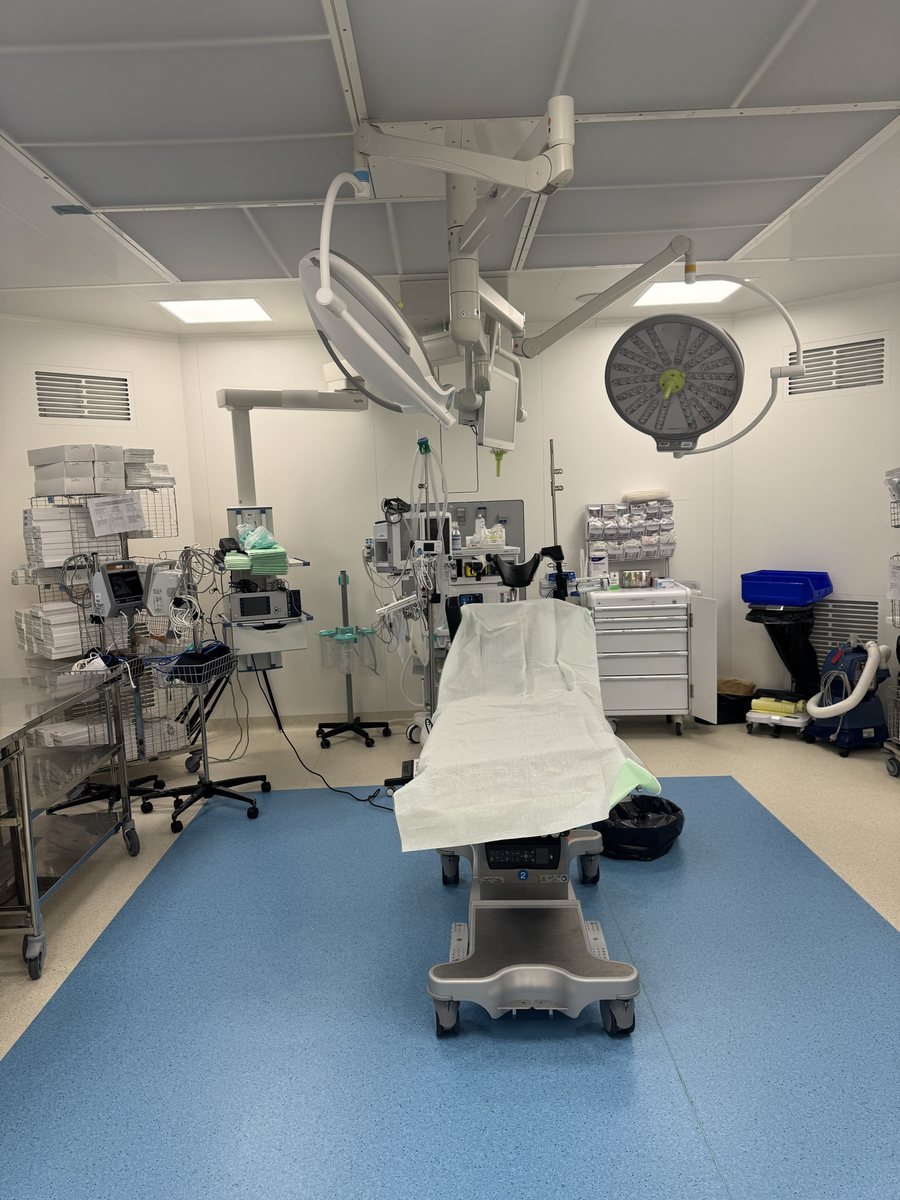

Un bloc, tel qu'il est

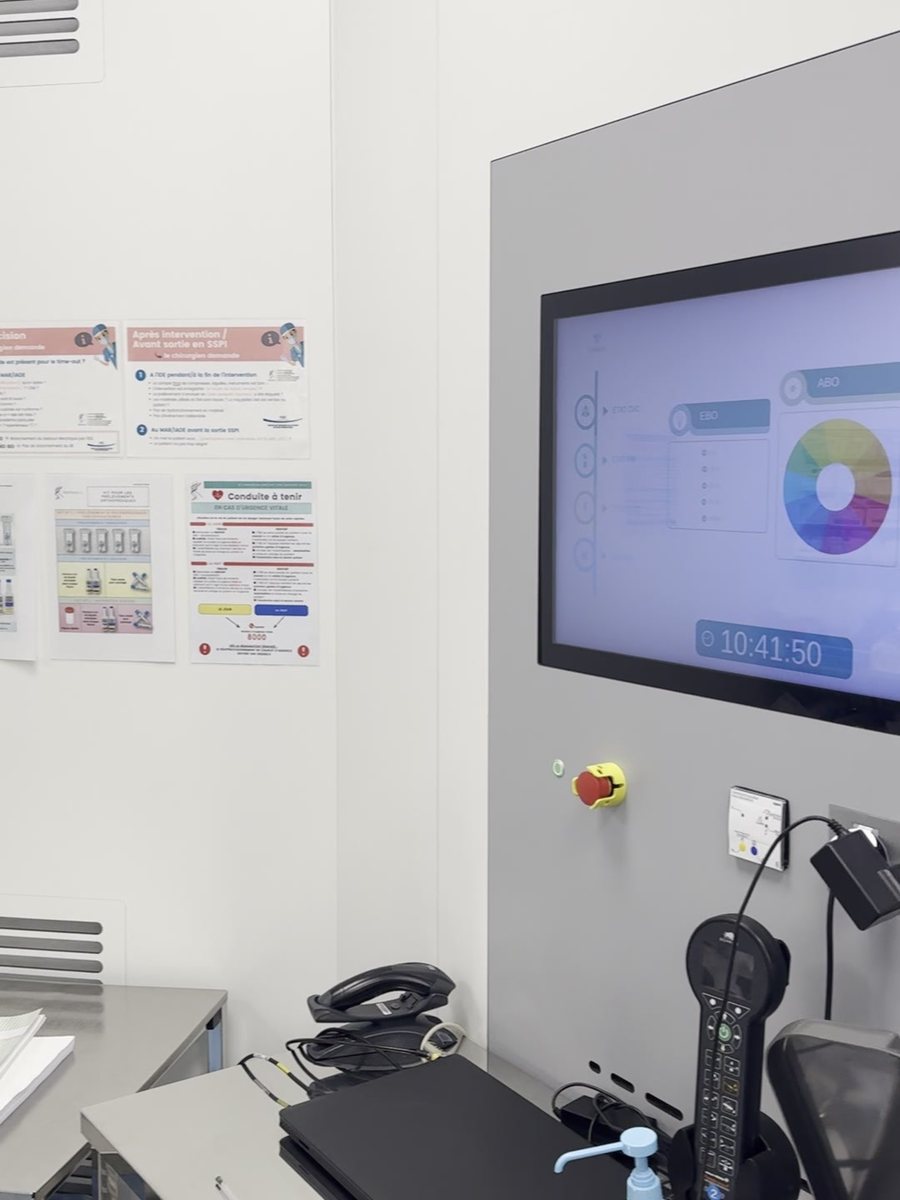

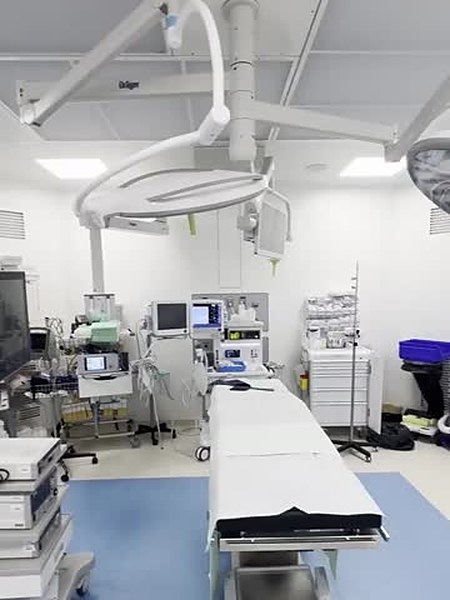

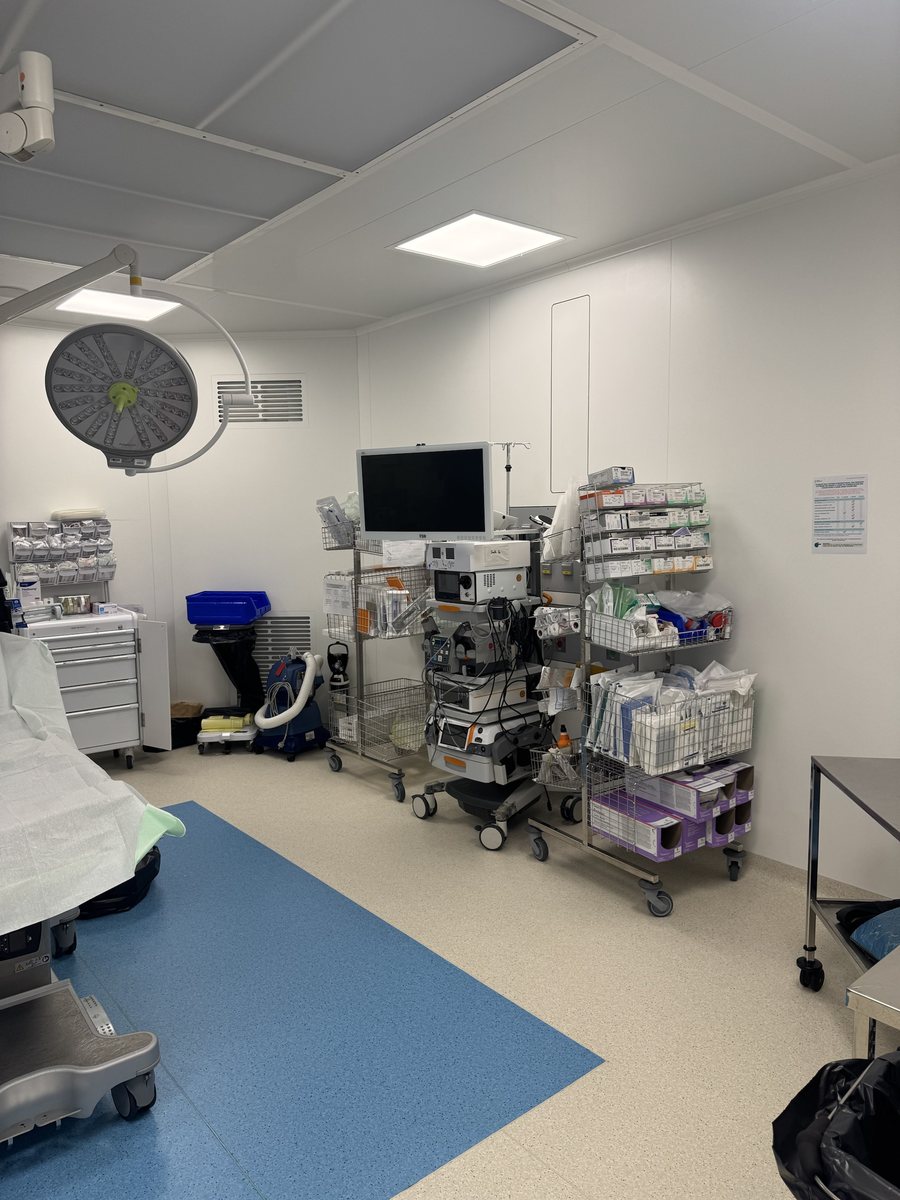

Quatre photographies de la salle, puis sa restitution en 3D, présentée ici à titre d'illustration.
La visite
Revivre la scène, dans le moindre détail.
La scène ne se regarde pas seulement : on y entre. Chaque équipement est à sa place et à ses dimensions, se désigne d'un geste et s'explique.
Désigner

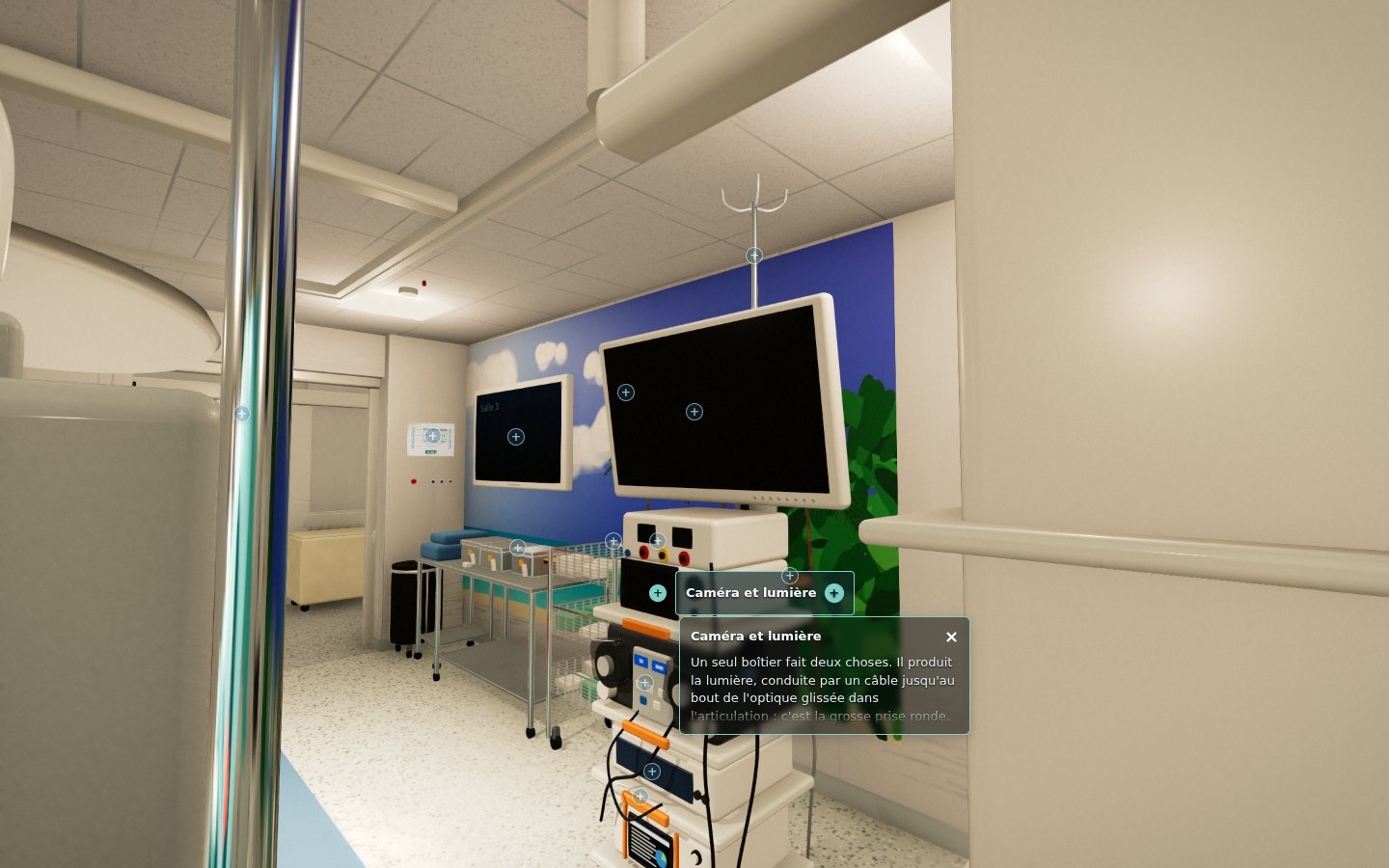

Un geste sur un équipement affiche son nom, puis sa fiche, sans quitter la scène.
Réarranger
Le mobilier se déplace et se tourne ; les contrôles de cohérence suivent chaque changement.
Rejouer
La salle passe en intervention : équipe en place, écran orienté vers elle, champs posés.
Formation
Apprendre en manipulant.
Une phrase suffit : la scène se construit, se contrôle, puis se tourne, se désigne et s'explique. Pour former une équipe, un étudiant ou un patient.
Cycle benzénique
La partie qui aime les graisses : elle fait traverser à la molécule la gaine et la membrane du nerf. Plus elle s'y dissout, plus l'anesthésique est puissant.
Amide
La liaison du milieu classe l'anesthésique : un amide est dégradé par le foie, un ester par les enzymes du sang.
Pipéridine
Elle porte l'amine terminale, l'interrupteur de la molécule : neutre, elle franchit les membranes ; chargée, elle se dissout dans l'eau.
Propyle
Trois carbones sur l'azote : la ropivacaïne est la variante propyle de la bupivacaïne, qui en porte quatre, et elle se dissout moins dans les graisses.
Site de liaison
Une fois chargé, cet azote se fixe dans le pore du canal sodique du nerf : le canal bloqué, le signal nerveux ne passe plus.
- Carbone
- Hydrogène
- Azote
- Oxygène

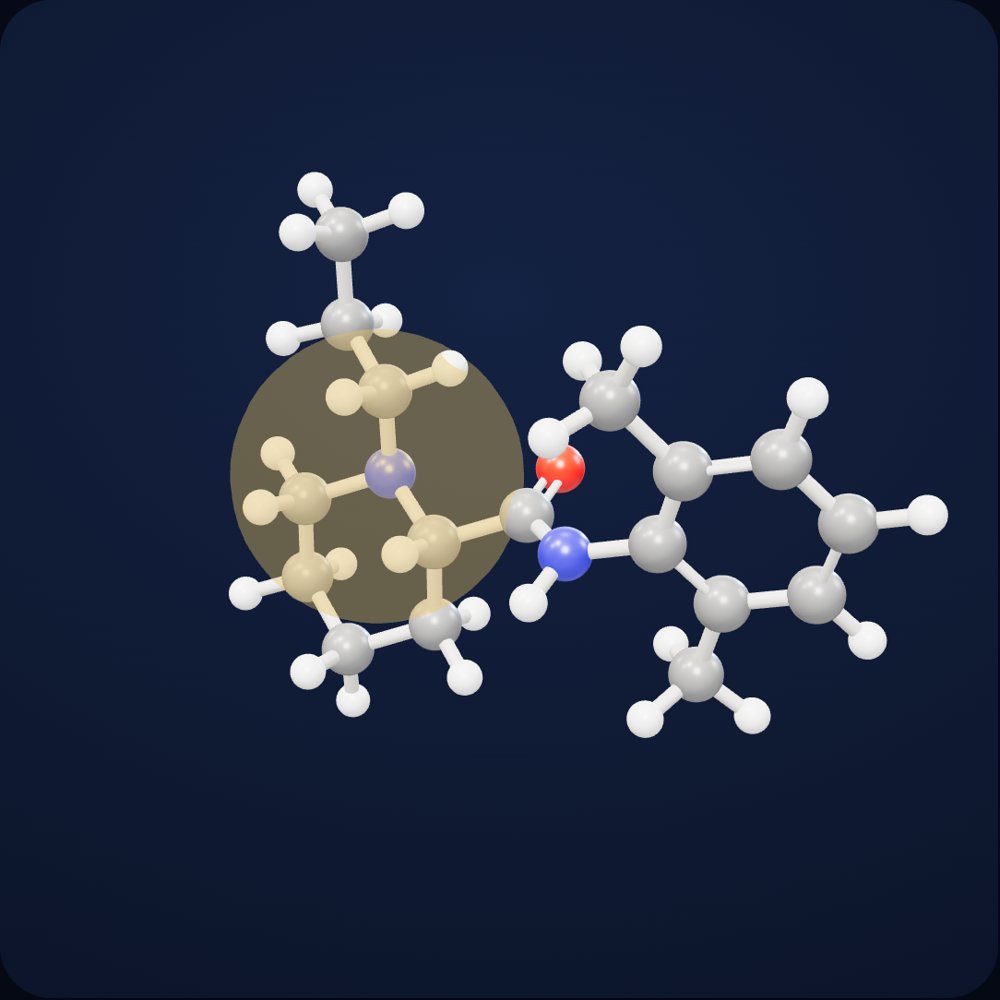

« Montre-moi la ropivacaïne en 3D »
- FormuleC17H26N2O
- Atomes placés46
- Liaisons contrôlées47 / 47
- Atomes qui se traversent0
En bref
Un anesthésique local de la famille des amides : il bloque le canal sodique du nerf, et le signal nerveux ne passe plus.
Une seule des deux formes en miroir, la variante propyle de la bupivacaïne : moins soluble dans les graisses, moins toxique pour le cœur et le cerveau dans les études précliniques. Le foie la dégrade.
« Montre-moi la ropivacaïne dans son récepteur »
- RécepteurCanal sodique Nav1.7
- StructurePDB 8I5B · 2,7 Å
- Acides aminés au contact13 (≤ 4,5 Å)
- Domaines touchésI · II · III · IV
- Forme S, sans chevauchementcontrôlé
En bref

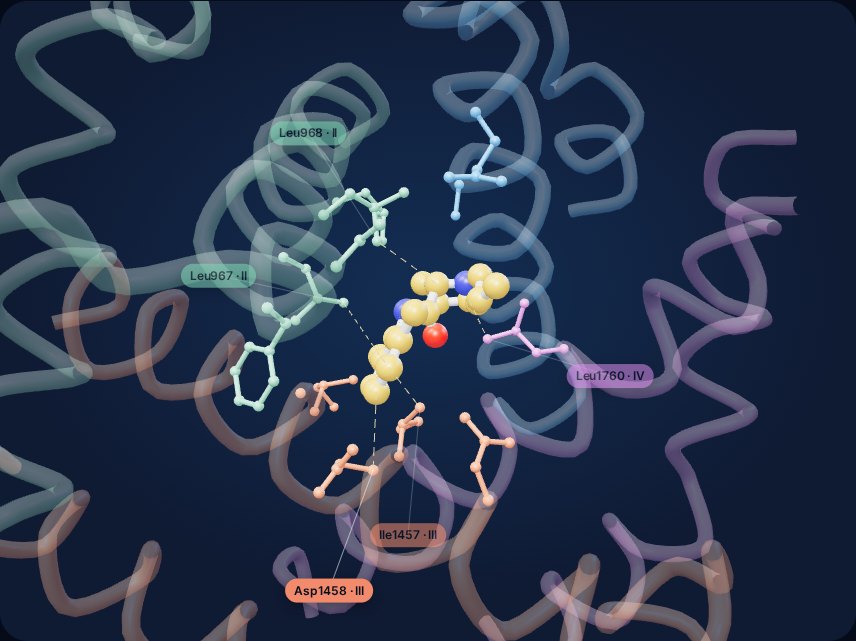

La molécule se loge sous la porte intracellulaire du pore, à la rencontre des segments des quatre domaines du canal.
Pose déduite : celle de la lévobupivacaïne publiée, moins le carbone qui distingue les deux molécules.
Une molécule, d'une phrase.
Le nom est lu dans la demande, la structure vient d'une base publique ; chaque liaison est vérifiée avant l'affichage.
La table d'instrumentation.
Chaque instrument se désigne et s'explique : de quoi s'entraîner à préparer une table avant d'entrer au bloc.
Des appareils nommés seuls.
Les inscriptions sont lues sur la photo, l'appareil est retrouvé en ligne ou reconnu à sa forme, et sa fiche s'ouvre.
Sans rien inventer.
Ce qui ne se vérifie pas reste à identifier, et le dit.
Ni relevé, ni second point de vue : une photographie suffit. Le moteur en déduit la profondeur et la géométrie, retrouve le lieu où elle a été prise et restitue ce que l'objectif n'avait pas saisi.
Étude de cas

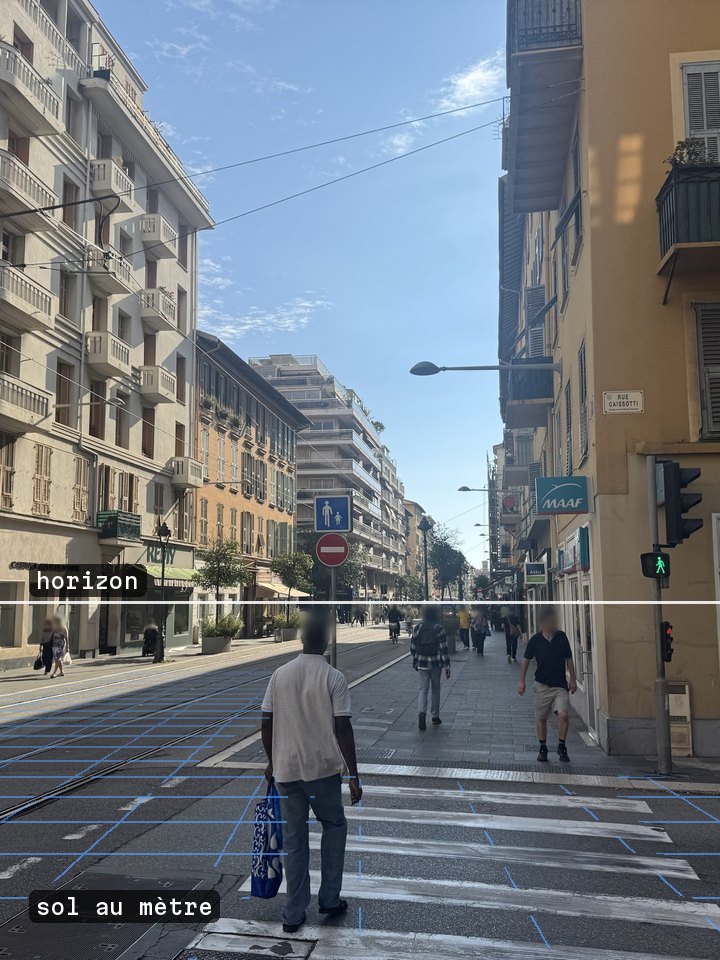

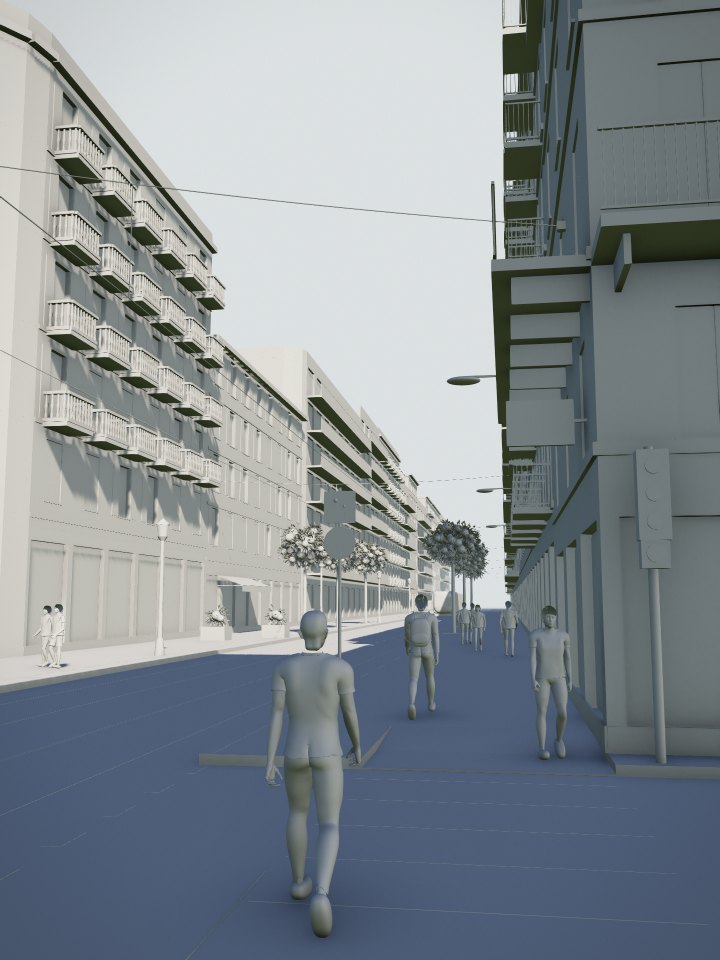

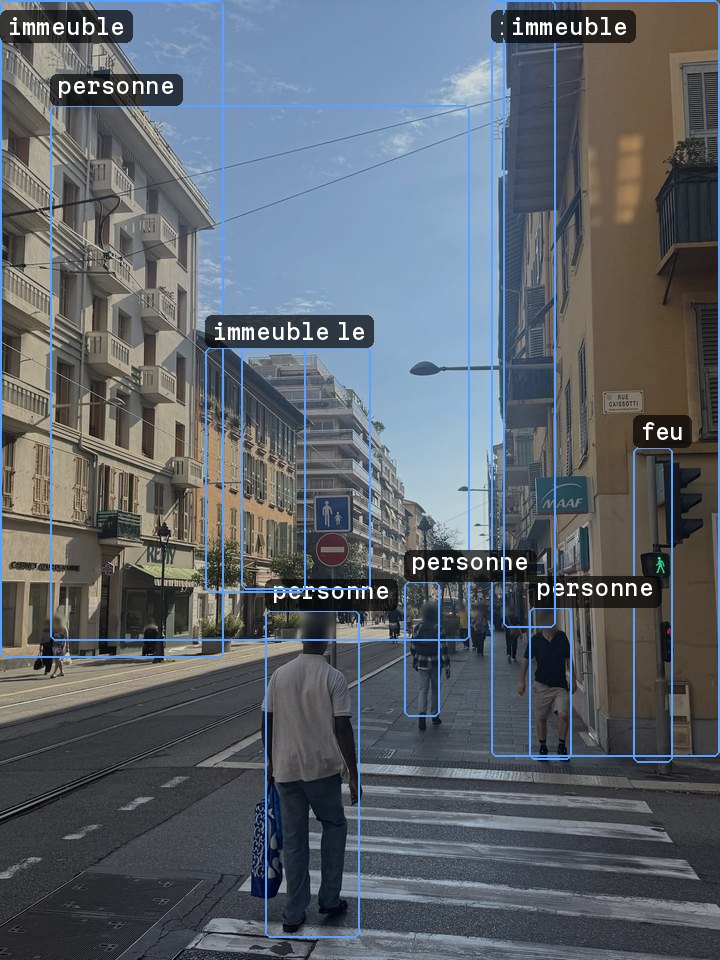

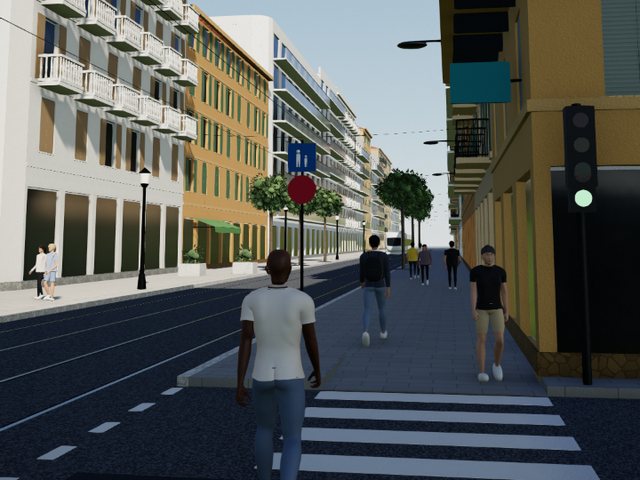

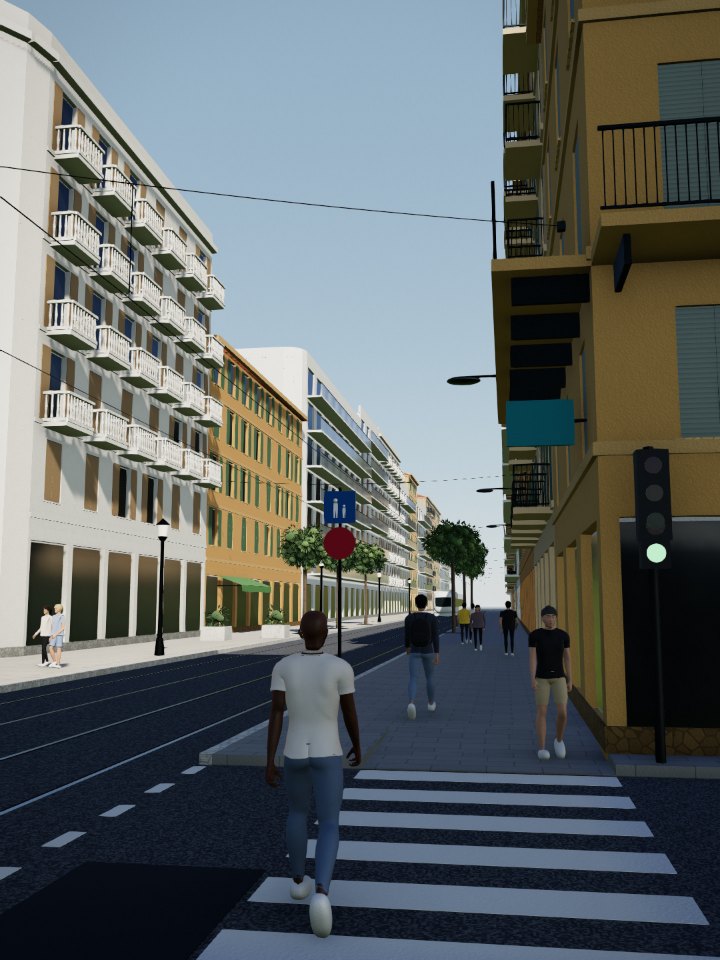

Une avenue entière, depuis une seule photo.
Avenue de la République, à Nice : une photographie prise depuis le trottoir, avec un téléphone. Le moteur a reconstruit tout le reste.
Le tramway et sa caténaire, le passage piéton, les balcons, l'étal du primeur et les passants sont restitués en volume, à leur place et à leurs dimensions réelles.
- 275 m
- d'avenue, voies du tram et caténaire comprises
- 28
- immeubles, dont 4 lus sur la photo, les autres déduits
- 9
- passants, chacun à son pas
- 140/140
- contrôles de cohérence passés

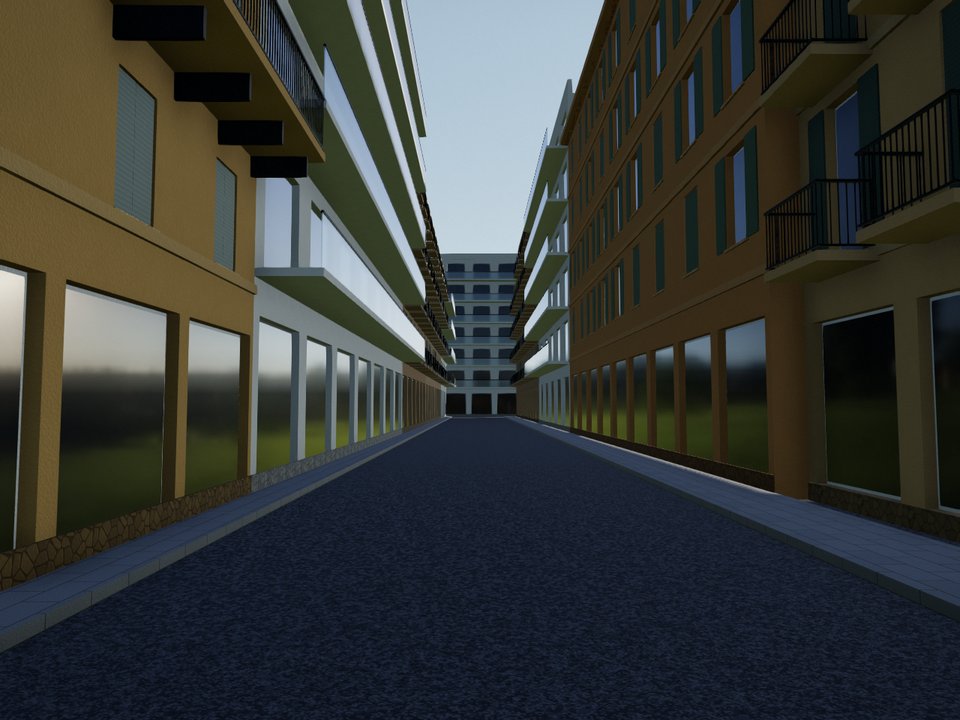

Au-delà du cadre
La scène se prolonge.
Derrière l'appareil, l'avenue se poursuit et la rue voisine s'ouvre. Les gabarits et les hauteurs sont ceux du quartier réel, les façades reprennent la palette niçoise, et rien de ce que montre la photographie n'est modifié.
En mouvement
D'une photo au parc entier.
Une photo de River Wonders, à Singapour, devient une scène 3D, puis le parc entier, généré d'après son plan réel et visitable à pied.
Technologie
Ce que le moteur sait faire.
Sept modules s'enchaînent automatiquement, de la photographie d'origine à une scène vérifiée, prête à être visitée.

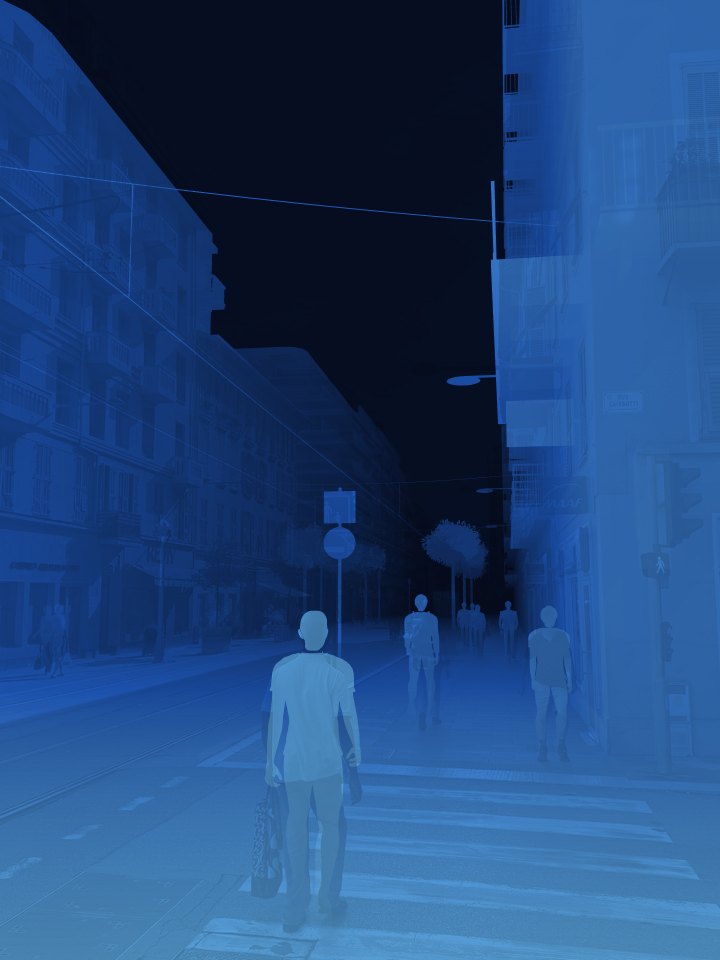

Profondeur intégrale
L'estimation monoculaire attribue à chaque point de l'image sa distance réelle, sans capteur de profondeur ni seconde prise de vue.
Reconnaissance automatique
Chaque objet est segmenté, identifié et restitué à sa taille réelle, puis devient un élément indépendant que l'on peut déplacer.

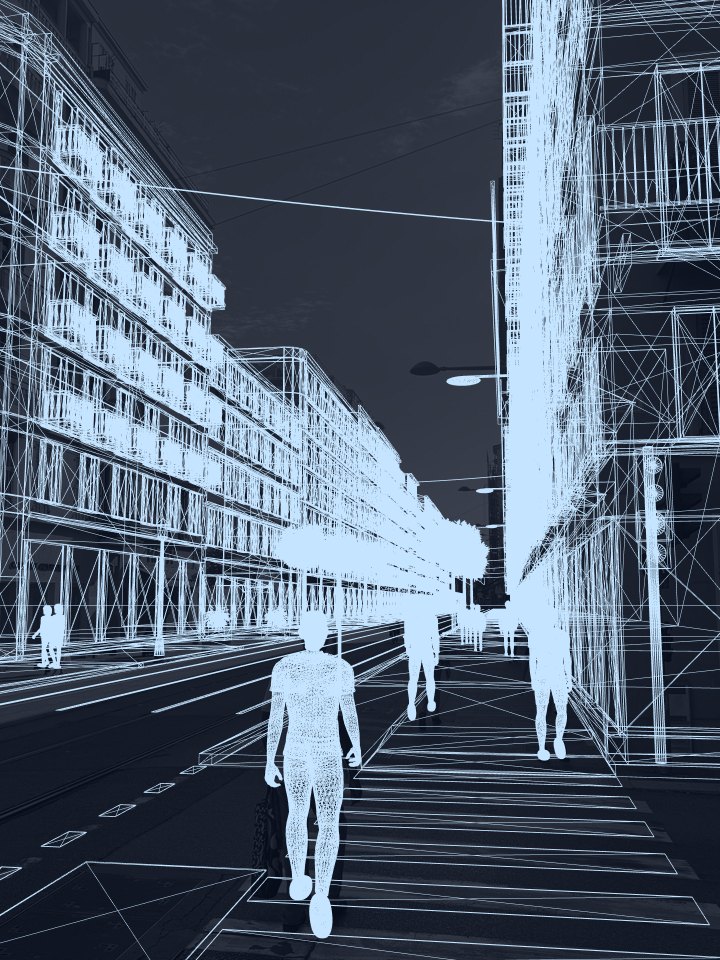

Maillage fin
Les surfaces sont reconstruites en maillages continus et fidèles : une main conserve ses cinq doigts, un feuillage sa découpe.
Lumière et matières physiques
Un rendu physique dont le soleil, le ciel et les ombres sont recalés sur la photographie, et dont la colorimétrie reprend celle de l'appareil.
Génération procédurale fidèle au réel
Hors du cadre, la scène est générée d'après les données cartographiques du lieu : la largeur des voies, l'alignement et la hauteur des immeubles proviennent du quartier réel.
Contrôle de cohérence physique
Avant d'être livrée, chaque scène est soumise à des contrôles physiques et logiques ; aucun objet ne flotte, aucune surface ne se traverse, et chaque élément conserve sa fonction.
Visite à pied
La scène se visite à pied depuis un simple téléphone ; lorsqu'on l'étend, le visiteur conserve sa position et son point de vue.
- 1
- seule photographie, sans aucun relevé
- 3,8 millions
- triangles dans la scène de démonstration
- 692,6 m
- d'avenue réelle mesurés pour prolonger la rue
- 250
- contrôles passés par l'avenue prolongée
Le noyau de cohérence
Une scène qui tient debout.
Avant d'être montrée, chaque scène est interrogée comme le ferait un spécialiste du lieu. Ce qui flotte, ce qui se traverse, ce qui n'a pas de sens est refusé, chiffres à l'appui.
Rapport de cohérence · une avenue de Nice, reconstruite d'une photo
- 1Passage piéton : bandes de 0,50 m, espacées de 0,50 m, longues de 2,70 mconforme
- 2Ressaut du trottoir au bout du passage : 2 cm, la limiteconforme
- 3Feu piéton au bout du passage, tourné dans l'axe de la traverséeconforme
- 4Rails du tram : 1 435 mm d'écartement, celui du réseau de Niceconforme
- 5Deux rames se croisent : 3,15 m entre les voies, pour des rames de 2,65 mconforme
- 6Caténaire : 9 câbles transversaux, tous tenus à leurs deux boutsconforme
- 7Garde-corps : 546 balcons, tous à 1 m au moinsconforme
- 8Ombres de la photo : 8 zones sur 8 retrouvées sous le soleil déclaréconforme
- 9Passants : 9 sur 9 sur un trottoir, le passage ou l'aire piétonneconforme
- !Trottoir de la rue Caissotti : 0,75 m de passage libre pour 1,40 m requis, tel qu'il est en vraisignalé
479 contrôles, 478 conformes. Le seul écart est celui de la rue réelle : il est signalé, pas corrigé en douce.
Rapport de cohérence · arthroscopie de l'épaule, en bloc opératoire
- Rien ne flotte : chaque objet repose sur un supportconforme
- Le champ stérile sépare le poste d'anesthésie du site opératoireconforme
- La pédale est du côté du chirurgienconforme
- L'écran de la colonne fait face au chirurgien11°
- Écran resté vertical sur son mât, au-dessus de l'équipe23° · refusé
Au plus 15° entre l'axe de l'écran et le regard : une scène qui dépasse n'est pas livrée.
Des règles sourcées
Chaque règle cite sa référence : recommandations d'ergonomie chirurgicale, normes d'accessibilité, anthropométrie.
Prouvées en cassant la scène
Chaque règle est éprouvée sur une scène volontairement faussée. Une règle qui ne refuse rien est elle-même refusée.
Rejouées dans la visite
Les contrôles sont refaits sur la scène telle qu'on la parcourt, et suivent chaque objet déplacé.
- 33
- règles de cohérence
- 79
- sources citées
- 479
- contrôles sur l'avenue
- 276
- contrôles sur la scène d'arthroscopie
Étendre sur le lieu réel
Au-delà du cadre, le vrai lieu.
À partir d'une seule photographie, le moteur géolocalise la prise de vue, puis reconstruit les abords d'après le plan réel du site : bâtiments, allées, plans d'eau et arbres.
Repérer
Le lieu de la photo est identifié et localisé.
Relever le plan
Bâtiments, allées, plans d'eau et végétation sont relevés dans des données cartographiques ouvertes.
Orienter
Le plan est placé sous l'appareil, aligné sur l'axe de la prise de vue et sur la course du soleil.
Peupler
Chaque arbre est modélisé à sa taille réelle, avec le même niveau de détail que le premier plan.
Combler
Les zones que la photographie ne montre pas sont complétées sans altérer ce qu'elle montre ; aucun vide ne subsiste derrière un massif.
Vérifier
Aucun objet ne flotte, aucune surface ne se traverse, aucun arbre ne se dresse sur une allée ou dans l'eau ; la scène n'est livrée qu'une fois conforme.

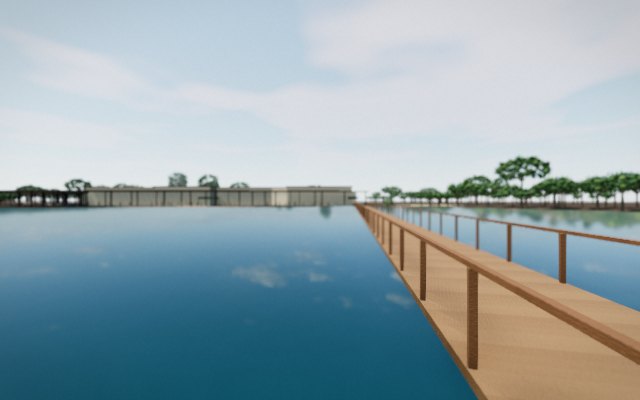

Étude de cas

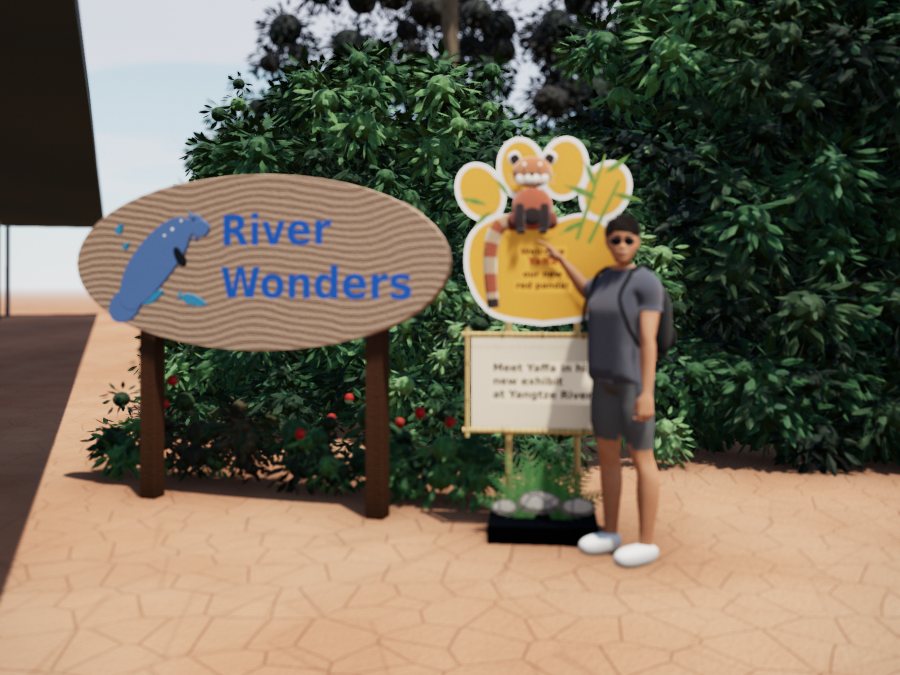

River Wonders, à Singapour.
Une photographie prise à l'entrée du parc. Le moteur a géolocalisé la prise de vue, relevé le plan du site et reconstruit l'ensemble autour de l'image : le réservoir, la passerelle, les pavillons et chaque arbre à sa hauteur mesurée. L'auvent visible à gauche sur la photographie coïncide exactement avec son emplacement sur le plan.
- 59
- pavillons à leur emprise réelle
- 104
- arbres à leur place et à leur hauteur mesurées
- 4 393
- contrôles de cohérence passés
Applications
Une chaîne, plusieurs métiers.

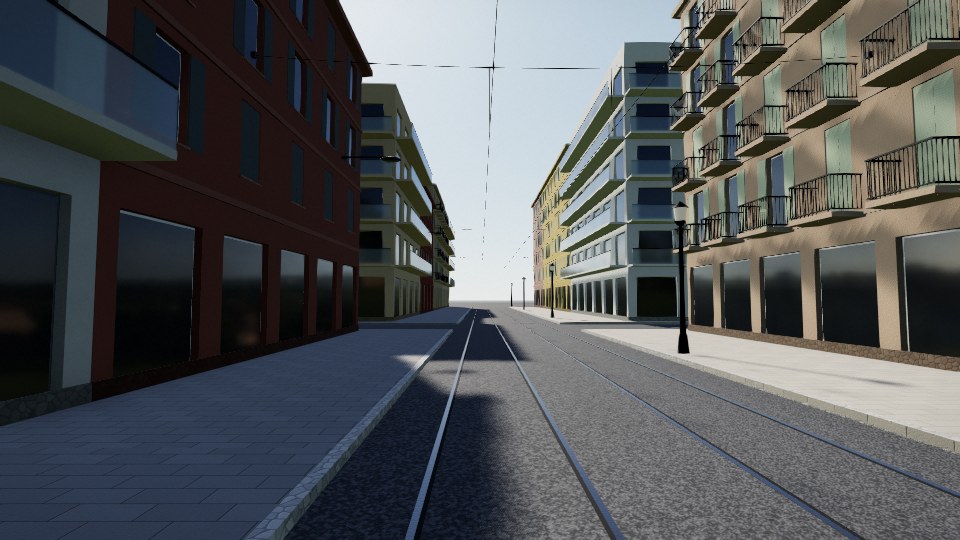

Repérer avant de tourner.
Préparez votre découpage et placez vos caméras dans le décor réel avant même le repérage.
Préparation des patients.
Faire découvrir les lieux de soin avant une intervention ou une hospitalisation, afin que le patient arrive plus serein.
Simulation d'espace.
Tester une nouvelle disposition d'une salle avant de déplacer le moindre équipement.
Former en 3D.
Une molécule demandée en une phrase, une table d'instrumentation à préparer, une colonne dont chaque appareil s'explique : on apprend en manipulant.
Inventaire en 3D.
Chaque produit modélisé à ses cotes réelles, rangé à sa place et désigné d'un geste : sa fiche s'ouvre, l'inventaire se parcourt comme le lieu lui-même.
Restitution de lieux.
Restituer une rue ou un site à partir de quelques photographies, et en explorer les abords.
Faire découvrir un lieu.
Faire découvrir un lieu avant la visite : ses cheminements, ses points de vue et ses distances.
Santé
Le bloc opératoire, visité avant l'intervention.
Le patient parcourt les lieux la veille, depuis son téléphone : le couloir d'arrivée, la salle, la salle de réveil. Le jour venu, il arrive dans un endroit qu'il connaît déjà.
- Le parcours complet, du couloir d'arrivée à la salle de réveil.
- Une explication à chaque étape.
- Sur téléphone, sans application à installer.
Scènes de référence
D'autres lieux, déjà reconstruits.
Chacune est issue d'une photographie ou d'une courte description, et toutes ont satisfait aux mêmes contrôles.
Avenue à Nice
Milieu urbain dense : tram, façades, passants, rue voisine générée.
Entrée de parc
Extérieur végétal, personnage articulé, signalétique.
Bloc opératoire
Parcours complet, équipements, éclairage opératoire.

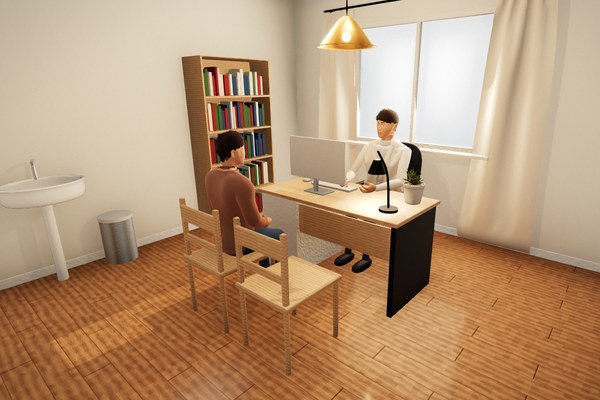

Cabinet médical
Deux personnages, poste de travail.

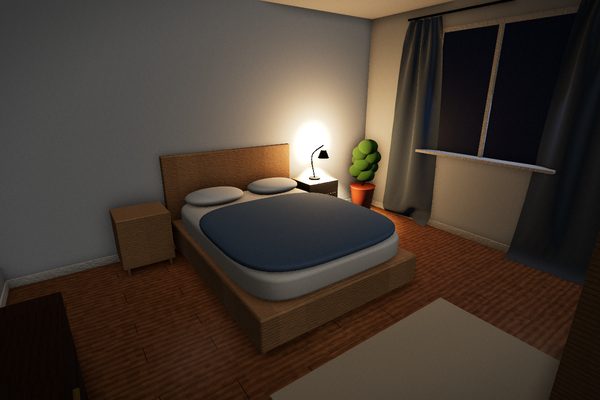

Chambre
Éclairage nocturne, une seule source.

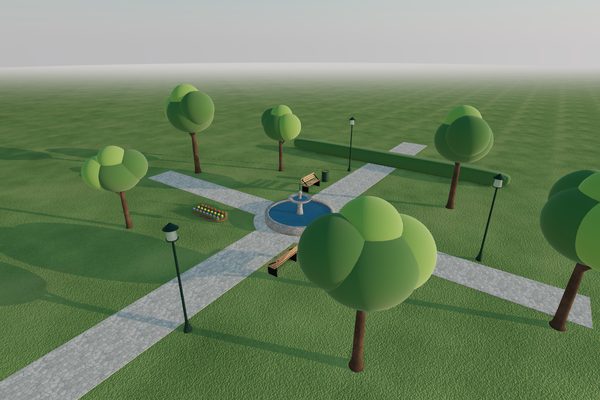

Parc
Plein air, lumière du matin.
Essayez avec votre propre photographie.
Importez une photographie : la reconstruction s'exécute directement dans votre navigateur. Le service est gratuit, sans inscription, et votre image n'est pas conservée.
À propos
Un allié technique, né au bloc opératoire.
DepictHit reconstruit les lieux et les objets en 3D pour les rendre lisibles par tous : les patients qui se préparent, les gestionnaires qui organisent, les équipes qui se forment.
Du bloc opératoire
Pensé depuis le patient.
Le bloc vu depuis la tête du patient, là où naît l'appréhension : DepictHit montre les lieux avant qu'on y entre.
Du pilotage
La culture du contrôle.
Check-lists et vérifications croisées : le noyau de cohérence du moteur contrôle chaque scène avant de la montrer.
De la technologie
Un moteur conçu de bout en bout.
Reconstruction depuis une photographie, prolongement sur les données réelles du lieu, visite sur téléphone.
Pour les patients
Arriver dans un lieu déjà connu.
Découvrir les lieux la veille, depuis son téléphone. Chez l'enfant, des essais randomisés montrent qu'une visite virtuelle du bloc réduit l'anxiété préopératoire ; chez l'adulte, elle répond mieux au besoin d'information.
Pour les gestionnaires
Des espaces fidèles, à portée de main.
Présenter un service, former les équipes, préparer une réorganisation ou un nouvel aménagement, sans immobiliser une salle.
Pour la formation
Un visuel créatif, modulé d'une phrase.
Une molécule dans son récepteur, une table d'instrumentation, un appareil : la scène naît d'une simple demande, avec une physique et des matières réalistes, puis se manipule et s'explique.
